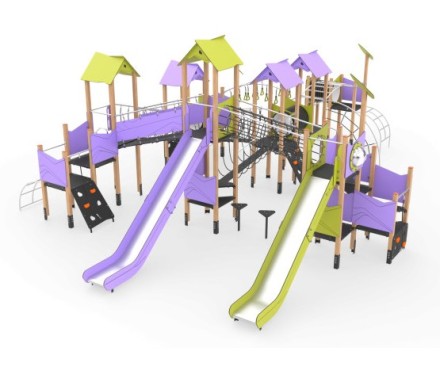

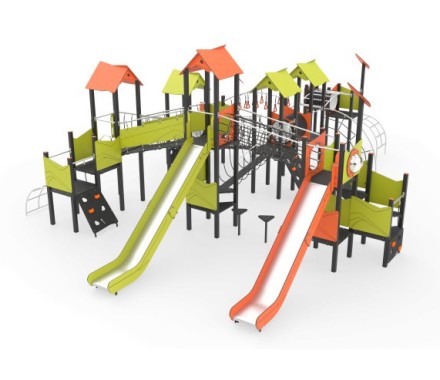

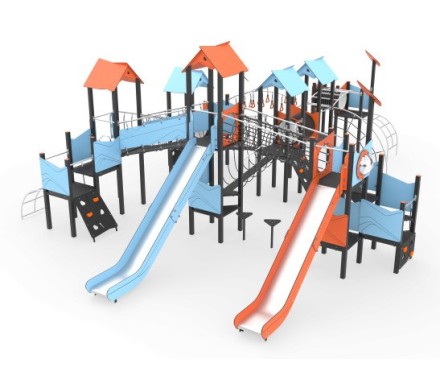

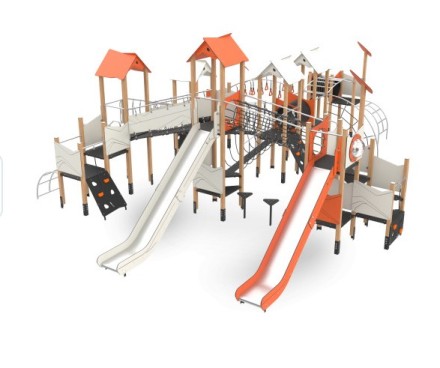

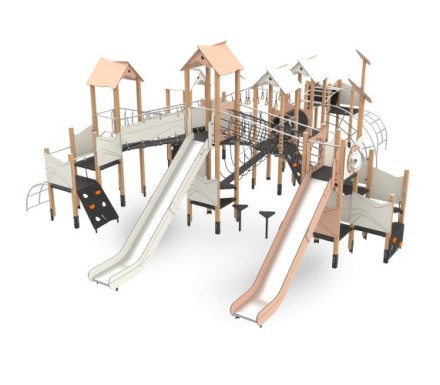

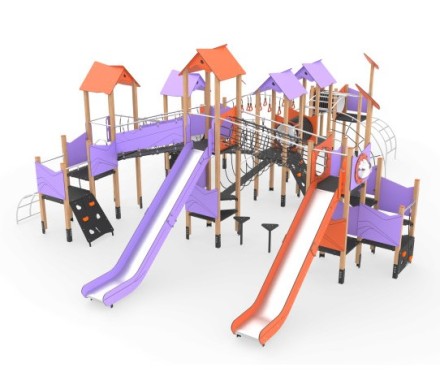

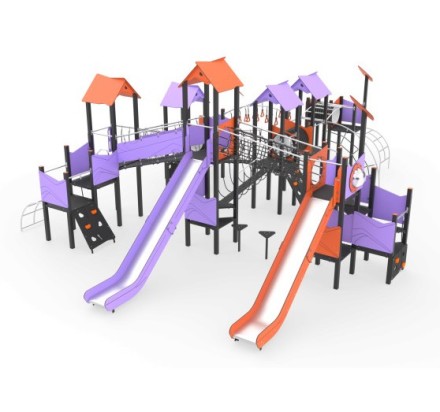

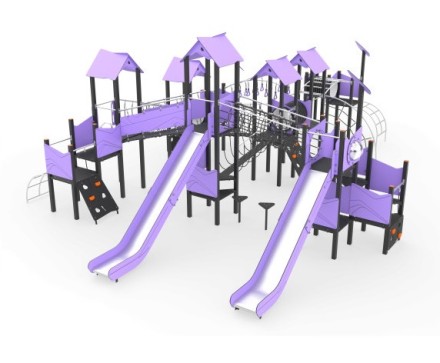

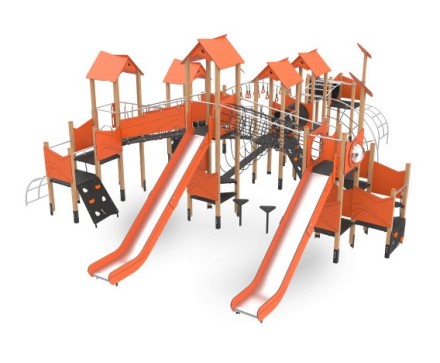

Комплекс детский игровой BC01.029

Комплекс детский игровой BC01.029 представляет собой модульную сборно-разборную конструкцию. Комплекс обеспечивает ребёнку комфортные условия для игры на открытом воздухе и состоит из 5-и башен с крышами, 7-ю полубашен из 4-х рядов, соединенных между собой мостом, 3-я подвесными мостами, 3-я тоннельными переходами, тоннельным канатным переходом, рукоходом, рукоходом с гимнастическими поручнями.
Ряд 1:
К башне 1, с высотой площадки не менее 1500 мм, пристроены: 2 перекладины, дуги для скатывания и полубашня. Башня 1 соединяется с башней 4 подвесным мостом. К полубашне 1 высотой площадки не менее 1200 мм пристроены: 2 ограждения и полубашня 2. К полубашне 2 высотой площадки не менее 900 мм пристроены: ограждение, гнутая лесенка, 2 перекладины одна с тросом другая без и скалодром с отверстиями и зацепами для рук и ног. Башня 1 соединяется с башней 2 мостом. К двухуровневой башне 2 с крышей, на уровне 1 высотой не менее 2100 мм, пристроены: горка с перекладиной и ограждение. На уровне 2 высотой не менее 900 мм пристроено ограждение. 2-й уровень башни 2 соединяется с башней 5 подвесным мостом. 2-й уровень башни 2 соединяется со 2-м уровнем башни 3 переходными платформами. 1-й уровень башни 2 соединяется с 1-м уровнем башни 3 канатным тоннельным переходом. К двухуровневой башне 3, на уровне 1 высотой не менее 1800 мм, пристроены: горка с перекладиной и ограждение. На уровне 2 высотой не менее 600 мм пристроены 2 ограждения. К башне 3 пристроены полубашни 3 и 4, образуя лестницу. Лестница высотой не менее 1500 мм состоит из 4-х треугольных ступеней и 4-х ограждений. Ступени выполнены из износостойкой нескользящей фанеры толщиной не менее 15 мм. Ограждения выполнены из трёхслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм. Расстояние между ступенями одинаковое. Внизу лестница заканчивается вертикальным скалодромом и перекладиной с тросом.
Ряд 2:
К башне 4, высотой площадки не менее 900 мм, пристроены: вертикальный скалодром с отверстиями для рук и ног, перекладина с тросом. Башня 4 соединяется с башней 6 тоннельным переходом. Башня 4 соединяется с башней 5 подвесным мостом. К башне 5, с высотой площадки не менее 1200 мм, пристроены: скалодром с отверстиями и зацепами для рук и ног, перекладина с тросом. Башня 5 соединяется с башней 7 тоннельным переходом.
Ряд 3:
К башне 6, с высотой площадки не менее 900 мм, пристроены: перекладина, ограждение, горка с перекладиной. Башня 6 соединяется с башней 7 рукоходом с гимнастическими поручнями. К башне 7, с высотой площадки не менее 1200 мм, пристроены: 3 перекладины и дугообразная канатная лестница для лазанья. Башня 7 соединяется с башней 8 рукоходом.
Ряд 4:
К башне 8, с высотой площадки не менее 1200 мм, пристроены: 2 перекладины одна с тросом, гнутая лесенка, ограждение и тоннельный переход. С другой стороны, тоннельный переход крепится на 2 столба и соединяется со скалодромом.
Несущие столбы комплекса выполнены из металлической профильной трубы сечением не менее 80х80 мм. Сверху открытый столб заканчивается пластиковой заглушкой.
Каркас пола башен и полубашен выполнен из металлической профильной трубы сечением не менее 20х20 мм и гнутого металлического листа толщиной не менее 3 мм.
Пол башен и полубашен выполнен из износостойкой нескользящей фанеры толщиной не менее 15 мм.
Ограждение башен и полубашен выполнено из трёхслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм.
Крыши башен состоят из 2-х скатов с волнообразными гранями из трехслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм.
Горка состоит из ската, бортов, защитной секции и защитной перекладины. Горка имеет стартовый участок высотой не менее 900 мм, 1800 мм и 2100 мм, участок скольжения и конечный участок.
Скат изготовлен из единого листа нержавеющей стали толщиной не менее 1,5 мм.
Борта горки выполнены из трехслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм и высотой не менее 100 мм. Защитная секция горки выполнена из трехслойного пластика HDPE толщиной не менее 15 мм.
Защитная перекладина выполнена из нержавеющей металлической трубы диаметром не менее 27 мм, побуждающая ребенка присесть и установлена на высоте не менее 600 мм от уровня поверхности стартового участка горки.
Мост состоит из пола, 2-х ограждений и армированных канатных тросов диаметром 16 мм, соединенных с перилами. Пол моста выполнен из 4-х платформ износостойкой нескользящей фанеры толщиной не менее 15 мм. Канаты крепятся к перилам мостика, выполненных из металлической трубы диаметром 27 мм. Ограждения моста и заглушки выполнены из трёхслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм.
Подвесной мост состоит из моста и армированных канатных тросов диаметром не менее 16 мм, соединенных с перилами. Перила выполнены из металлической трубы диаметром не менее 27 мм. Мост выполнен из износостойкой нескользящей фанеры толщиной не менее 15 мм.
Тоннельный канатный переход состоит из армированных канатных тросов диаметром не менее 16 мм, 2-х металлических перил диаметром не менее 27 мм, к которым крепятся тросы и двух панелей из трехслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм.
Рукоход и дуги для скатывания, выполнены из металлической трубы диаметром не менее 27 мм.
Гимнастические поручни выполнены из нержавеющей стальной цепи, изготовленной методом контактной электросварки. На поверхности цепи не должно быть трещин, ситовидной пористости, плены и расслоения. Ручки выполнены из пластика. Сверху стальные цепи должны крепиться к перекладине.
Гнутая лесенка представляет собой устойчивую конструкцию и состоит из двух дугообразных стоек, выполненных из нержавеющей металлической трубы диаметром не менее 27 мм и перекладин диаметром не менее 27 мм.
Дугообразная канатная лестница для лазанья состоит из сетки и дугообразных перил. Сетка выполнена из армированных канатных тросов диаметром 16 мм, соединенных с дугообразными металлическими перилами диаметром не менее 27 мм.
Тоннельный переход состоит из пластиковой трубы и панелей с круглыми отверстиями равными наружному диаметру трубы. Панели выполнены из трехслойного полиэтилена высокой плотности (HDPE) толщиной не менее 15 мм.
Переходная платформа выполнена из 3-х треугольных платформ, установленных на стойки. Платформы выполнены из износостойкой нескользящей фанеры толщиной не менее 15 мм. Стойки с основанием выполнены из металлической профильной трубы сечением не менее 50х25 мм и металлического листа толщиной не менее 3 мм.
Наклонная стенка скалодрома выполнена из износостойкой нескользящей фанеры толщиной не менее 15 мм. Зацепы для рук и ног выполнены из композитного материала. Над стенкой крепится нержавеющая металлическая перекладина диаметром не менее 27 мм с армированным канатным тросом диаметром не менее 16 мм.
Характеристики
Длина х Ширина х Высота, мм
11780 х 9660 х 4180
Высота падения, мм
2100
Возрастная группа, лет
7-14
